Frame Relay

PRAKTIKUM JARINGAN KOMPUTER

-FRAME RELAY-

Disusun Oleh :

Novenia Eka Warestika  : 065001600015

FAKULTAS TEKNOLOGI INDUSTRI

JURUSAN TEKNIK INFORMATIKA
UNIVERSITAS TRISAKTI

2017

I              JUDUL PRAKTIKUM : Frame Relay

II            TUJUAN PRAKTIKUM : Memahami cara pengonfigurasian frame relay serta pengimplementasiannya dari topologi yang ada dan berguna sebagai panduan umum dalam menggunakan Frame Relay

III          TEORI SINGKAT

Frame Relay adalah protokol WAN yang beroperasi pada layer pertama dan kedua dari model OSI, dan dapat diimplementasikan pada beberapa jenis interface jaringan. Frame relay adalah teknologi komunikasi berkecepatan tinggi yang telah digunakan pada ribuan jaringan di seluruh dunia untuk menghubungkan LAN, SNA, Internet dan bahkan aplikasi suara/voice.

Frame relay adalah cara mengirimkan informasi melalui wide area network (WAN) yang membagi informasi menjadi frame atau paket. Masing-masing frame mempunyai alamat yang digunakan oleh jaringan untuk menentukan tujuan. Frame-frame akan melewati switch dalam jaringan frame relay dan dikirimkan melalui “virtual circuit” sampai tujuan.

Berikut ini adalah fitur utama dari frame relay:

• Memberikan deteksi error tapi tidak memberikan recovery error.
• Memberikan transfer data sampai 1.54Mbs
• Mempunyai ukuran paket yang bervariable (disebut frame)
• Bisa dipakai sebagai koneksi backbone kepada jaringan LAN
• Bisa dimplementasikan melalui berbagai macam koneksi sambungan (56K, T1, T3)
• Beroperasi pada layer physical dan layer Data link pada model OSI

Saat anda menandatangani kontrak berlangganan jasa frame relay, anda akan diberikan level layanan yang disebut CIR – committed Information Rate. CIR adalah batas jaminan maksimal rate transmisi yang akan anda terima. Jika traffic jaringan rendah, anda bisa mengirim data dengan cepat seakan melebihi batas maksimal CIR. Jika traffic meningkat, prioritas akan diberikan pada data yang datang dari cutomer dengan CIR yang lebih tinggi, dan rate efektifnya akan drop.

Karena frame relay mengasumsikan medium transmisi yang handal, setiap switch melakukan pemeriksaan error tapi tidak recovery error. Sumber error kebanyakan bukan dari kehilangan paket atau data corrupt, akan tetapi dikarenakan mampetnya jaringan karena kepadatan aliran data. Saat traffic meningkat, switch frame relay mulai merontokkan paket untuk mengejar beban jaringan.

CARA PERCOBAAN

1. Buatlah topologi seperti berikut ini.

Menggunakan line

Cooper Straight - Through

Serial DTE

       Beri Nama kedua Router : Head Office dan Branch Office

2. Lakukan pengaturan pada PC dan Router

PC                                                         IP
PC 0	192.168.10.5/24
PC1	192.168.10.6/24
PC2	192.168.20.5/24
PC3	192.168.20.6/24

Router                                 IP
Head Office	10.0.0.1
Branch Office	10.0.0.2

3. Pengaturan pada router

Untuk konfigurasi ip address dan frame relay Router, klik icon router dan masukan perintah berikut pda mode CLI router :

Head Office

Router>enable

Router#configure terminal

Router(config)#hostname HeadOffice

HeadOffice(config)#interface se2/0

HeadOffice(config-if)#ip address 10.0.0.1 255.0.0.0

HeadOffice(config-if)#encapsulation frame-relay

HeadOffice(config-if)#frame-relay lmi-type ansi

HeadOffice(config-if)#frame-relay inte

HeadOffice(config-if)#frame-relay interface-dlci 50

HeadOffice(config-if)#no shutdown

HeadOffice(config-if)#exit

HeadOffice(config)#interface fastEthernet 0/0

HeadOffice(config-if)#ip address 192.168.10.1 255.255.255.0

HeadOffice(config-if)#no shutdown

HeadOffice(config-if)#exit

Branch Office

Router>enable

Router#configure terminal

Router(config)#hostname BranchOffice

BranchOffice(config)#interface serial 2/0

BranchOffice(config-if)#ip address 10.0.0.2 255.0.0.0

BranchOffice(config-if)#clock rate 64000

BranchOffice(config-if)#encapsulation frame-relay

BranchOffice(config-if)#frame-relay lmi-type ansi

BranchOffice(config-if)#frame-relay interface-dlci 60

BranchOffice(config-if)#no shutdown

BranchOffice(config-if)#exit

BranchOffice(config)#interface fastEthernet 0/0

BranchOffice(config-if)#ip address 192.168.20.1 255.255.255.0

BranchOffice(config-if)#no shutdown

BranchOffice(config-if)#exit

4. Pengaturan pada clound

Klik icon Cloud, karena kabel serial dari head office tersambung ke se0 dari Cloud maka kita daftarkan DLCI milik Head Office (50) kedalam interface se0 milik Cloud dan tentukan juga jenis LMI nya.

Dan untuk se1 Cloud yang terhubung dengan kabel serial milik Branch Office, daftarkan DLCI milik Branch Office (60) kedalam interface se1 milik Cloud dan tentukan juga jenis LMI nya.

Klik pada bagian connection, Frame Relay.. seting interfacenya menjadi

Serial0 | HeadOffice <--> Serial1 | BrachOffice, kemudian klik add.

5. Mengatur konfigurasi Routing Protocol

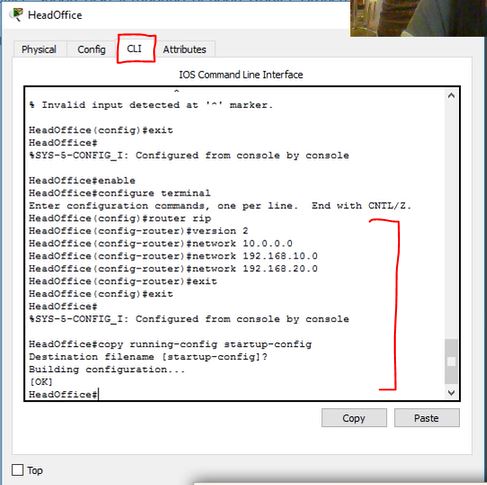

Klik kembali router dan masukan perintah konfigurasi berikut pada CLI :

Head Office

HeadOffice(config)#router rip

HeadOffice(config-router)#version 2

HeadOffice(config-router)#network 10.0.0.0

HeadOffice(config-router)#network 192.168.10.0

HeadOffice(config-router)#network 192.168.20.0

HeadOffice(config-router)#exit

HeadOffice(config)#exit

HeadOffice#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

Branch Office

BranchOffice(config)#router rip

BranchOffice(config-router)#version 2

BranchOffice(config-router)#network 10.0.0.0

BranchOffice(config-router)#network 192.168.20.0

BranchOffice(config-router)#network 192.168.10.0

BranchOffice(config-router)#exit

BranchOffice(config)#exit

BranchOffice#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

6. Test Koneksi

lakukan test koneksi

DATA PERCOBAAN

KESIMPULAN

Dari praktikum ini, Frame Relay cloud sebagai penghubung dua router. Setelah mengkonfigurasikan PC, Router dan Cloud kita dapat mengirimkan pesan antar PC. Namun, PC harus terlebih dahulu di Ping dengan IP PC yang lain agar pesan sukses dikirimkan.

Jaringan Frame Relay memiliki keunggulan dimana memiliki kehandalan yang tinggi jika didukung sistem transmisi dan network yang handal juga (seperti Fiber Optic), mampu mengelolah traffic data yang bersifat bursty, dan tingkat keamanan yang tinggi karena menggunakan jalur komunikasi khusus. Jaringan Frame Relay memiliki kelemahan pada fleksibilitas karena menggunakan jaringan khusus (bukan jaringan internet), dimana mengalami kesulitan ketika mobile-worker bermaksud untuk mengakses jaringan tersebut.
