JARINGAN KOMPUTER
PEMASANGAN KABEL UTP
Disusun Oleh :
Novenia Eka Warestika
(065001600015)
Jurusan Teknik Informatika
Fakultas Teknologi Industri
Universitas Trisakti
2017
I.
Teori Singkat
Kabel UTP adalah UTP singkatan dari “Unshielded Twisted Pair” yaitu jenis kabel yang dapat dipakai untuk membuat jaringan komputer, berupa kabel yang di bagian dalamnya berisikan 4 pasang kabel. Kabel Twisted Pair Cable ini terbagi kedalam 2 jenis diantaranya, Shielded dan Unshielded. Shielded adalah jenis dari kabel UTP yang memiliki selubung pembungkus, sedangkan unshielded adalah jenis yang tidak mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini memakai konektor RJ-45 atau RJ-11.
Fungsi kabel UTP yaitu dapat digunakan sebagai kabel untuk jaringan Local Area Network (LAN) pada sistem network/jaringan komputer, dan umumnya kabel UTP memiliki impedansi kurang lebih 100 ohm, dan juga dibagi menjadi kedalam beberapa kategori berdasarkan kemampuannya sebagai penghantar data.
Lab Setup
Untuk dapat menjalankan praktikum ini membutuhkan peralatan sebagai berikut:
- Tank Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengcrimping kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui
- Kabel UTP digunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.
- Konektor RJ-45 adalah alat yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN. Konektor RJ-45 harus dipasangkan pada ujung kabel UTP apabila tidak maka Kabel UTP tidak akan berguna.
- Lan Tester adalah alat untuk menguji hasil crimpingan kabel kita, kalau krimpingan kita salah maka lampu di Lan Tester ini tidak akan menyala dan kalau hasil crimpingan kita sudah benar maka lampu di Lan Tester akan menyala dengan otomatis, jadi alat ini sangat berguna bagi kita untuk mengetahui hasil crimpingan kita.
Langkah Percobaan;
A. Kabel Straight dan Kabel Cross
1. Kupas bagian ujung kabel UTP, kira-kira 2 cm.

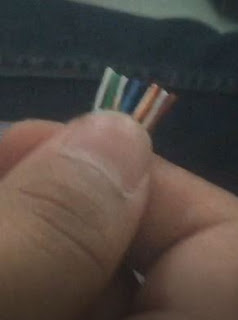

3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel
4. Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut:
Putih Orange - Putih Orange
Orange - Orange
Putih Hijau - Putih Hijau
Biru - Biru
Putih Biru - Putih Biru
Hijau - Hijau
Putih Coklat - Putih Coklat
Coklat - Coklat
5. Setelah itu jepit menggunakan Tang Crimping, biasanya akan terdengar suara 'klik'.
6. Lakukan langkah seperti awal, yaitu mengkupas kulit kabel. Lalu susun kabel sesuai warna kabel crossover.
Putih Orange - Putih Hijau
Orange - Hijau
Putih Hijau - Putih Orange
Biru - Biru
Putih Biru - Putih Biru
Hijau - Orange
Putih Coklat - Putih Coklat
Coklat - Coklat
7. Setelah menyelesaikan kedua ujung kabel, uji menggunakan Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan.
Data Percobaan
KESIMPULAN
Dari praktikum ini, dapat saya simpulkan bahwa peletakkan warna-warna kabel dan posisi saat didalam RJ-45 harus benar karena sangat menentukan keberhasilan pada saat proses Testing. Kabel UTP jangan sampai terputus.
Full Video:
